產品概述
ZH-XFB-LCD 消防電氣控制裝置（消防泵控制器），是為滿足消防電氣控制裝置（消防泵控制沒備）, 符合 GB16806 2006 標準設計的一款產品，用于消防泵控制設備中的邏輯運算、自動遠程信號處理，接觸器驅動，電壓電流顯示及負載故障保護切換，適應于直接啟動、星三角降壓?jiǎn)?dòng)、軟啟動控制柜中邏輯控制。

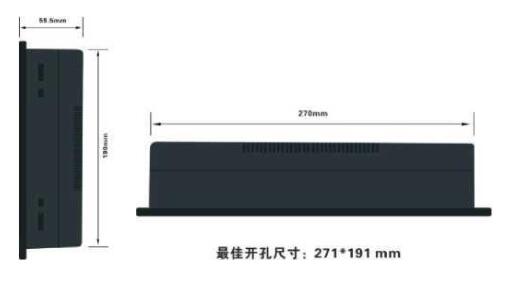

外形尺寸
參數設置方法
當數顯屏顯示 P01 參數代碼時，按《2 泵啟動》鍵與《2 泵停止》鍵可以找出其它參數代碼，當按《1 泵停止》鍵進入該參數的當前設置值，通過按《2 泵啟動》鍵與《2泵停止》鍵進行修改，再通過按《主 /備選擇》鍵返回到當前參數代碼。設置完所有的參數需按《主/備選擇》鍵退出到待機狀態，才會永 久保存修改過的參數。

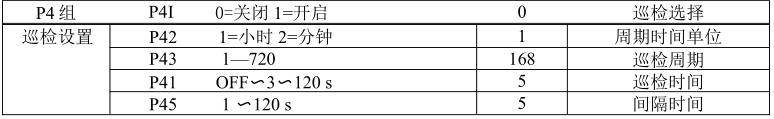

完整參數對照表
完整參數描述
Group P0 組：應用宏
1、 參數 P01 （第 1 位權限密碼）
該參數定義：管理權限的笫 1 為密碼設置值（出廠默認為“1"） 可設置范圍：0?9
2、 參數 P02 （第 2 位權限密碼）
該參數定義：管理權限的第 2 為密碼設置值（出廠默認為“2” ）可設置范圍:0~9
3、 參數 P03 （第 3 位權限密碼）
該參數定義：管理權限的第 3 為密碼設置值（出廠默認為“3” ） 可設置范圍:0-9
請 勿為 將密碼設置為 000
4、 參數 P04 （語音開關）
該參數定義：允許開啟或關閉語音提示功能（出廠默認為“1” ）
可設置范國：0=關閉 1 =開啟
5、 參數 P05 （報警聲開關）
該參數定義：允許開啟或關閉兩只報警器的聲音（出廠默認為“1” ）
可設置范用：0=關閉 1=開啟
6、 參數 P06 （接觸器反饋選擇）
該參數定義：防出接觸器出現主觸力粘住或線圈不工作，造成主回路短路或水泉不啟動或不運行 釆用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（岀廠默認為“1” ）
可設置范圍：0=關閉 1=開啟
7、 參數 P07 （合閘檢測選擇）
該參數定義：當現場可能需要先對控制柜進行空載測試，將此參數關閉時，可通過關閉斷路器來進行操作，（出廠默認為“1”）
可設置范圍：
8、 參數 P08 （缺水保護選擇）
該參數定義：缺水保護時的動作（出廠默認為“1”）
可設置范圍：0=關閉 1=開啟
9、 參數 P09 （缺水保護延時）
該參數定義：缺水信號延時保護動作，防止水面蕩動產生的誤動作（出廠默認為“3”）
0 = 關閉 1= 開啟

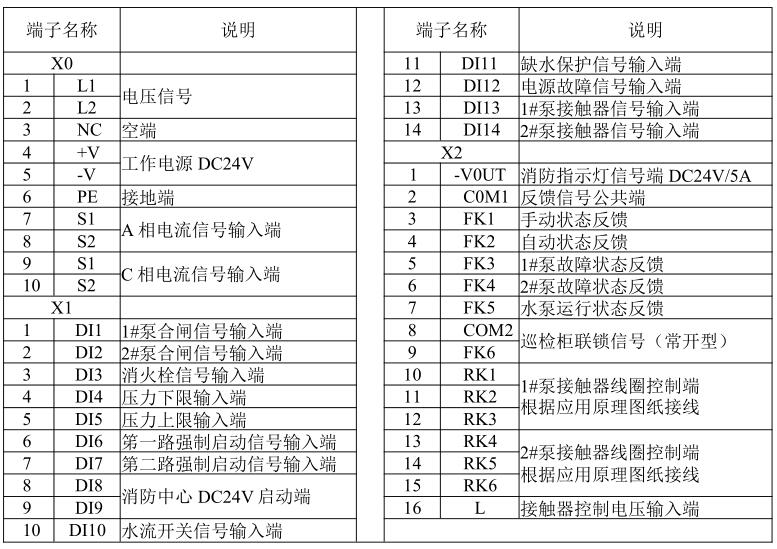

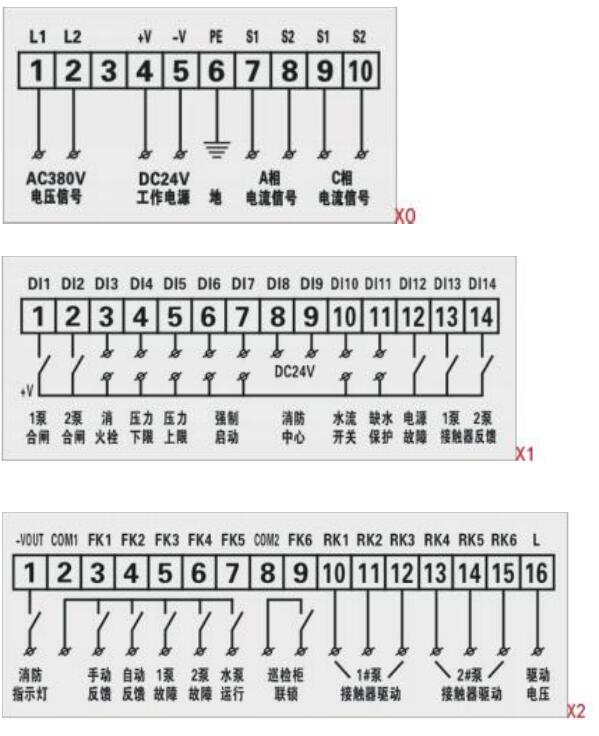

接線端子說明
管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板 上設有專門的《管理權限》按鍵和密碼顯示窗口，當顯示《———》時代表控制系統已鎖住，通過按住《管理權限》鍵 5 秒，窗口會閃爍顯示《000》，代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵 和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵，當顯示《run》代表系統已解除權限，可 進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理并 顯示《———》！當忘記密碼時，可通過同時按住《手/自動》和《主/備選擇》鍵 5 秒以上，數碼管將顯示出之前所 設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法：
管理權限解除的情況下通過按住《1 泵停止》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是 P01）當數顯屏顯示 P01參數代碼時，按《2 泵啟動》鍵與《2 泵停止》鍵可以找出其它參數代碼，當按《1 泵停止》鍵進入該參數的當前設置值，通過按《2 泵啟動》鍵與《2泵停止》鍵進行修改，再通過按《主 /備選擇》鍵返回到當前參數代碼。設置完所有的參數需按《主/備選擇》鍵退出到待機狀態，才會永久保存修改過的參數。
Group P1 組：?jiǎn)?dòng)設置
10、參數 P11 （啟動方式）
該參數定義：水泵的啟動方式（出廠默認選擇為“3” ）
可設置范圍:
1 =直接啟動 2 =軟啟動 3 =星三角降壓?jiǎn)?dòng)
此參數應配合外部的二次控制線原理圖！
11、參數 P12（啟動時間）
該參數定義：只針對星三角降壓?jiǎn)?dòng)方式的啟動時間（出廠默認為“7” ）
可設置范圍：5?60,單位為：秒
12、參數 P13（啟動避讓時間）
該參數定義：由于水泵在剛啟動的時候電流將遠遠大干保護電流的值，因此需要設置此參數來避讓 啟
動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“6” ）
可設置范圍：3?30,單位為：秒
13、 參數 P14 （轉換延時）
該參數定義：降壓?jiǎn)?dòng)完畢時轉換到全壓運行的延時（出廠默認為“0.05” ）
可設置范圍:0. 03?1.00,單位為:秒
該參數的調節能改善在降壓?jiǎn)?dòng)完畢后轉換到全壓運行時斷路器有可能出現跳閘現象! !
14、參數 P15 （故障切換延時）
該參數定義：主泉出現故障時投入備用泵的時間（出廠默認為“3” ）
可設置范圍：1?30,單位為：秒
15、參數 P16 （信號延時啟動）
該參數定義：自動狀態下遠程信號延時啟動，此功能主要用于與消防低頻巡檢柜配合使用，設置延 時
啟動可以與低頻巡檢柜聯鎖（出廠默認為“0” ）
可設置范圍:0-120, （ “0”代表信號立即啟動）單位為：秒
16、參數 P15 （強啟信號回路）
該參數定義：強制啟動信號的回路控制。（出廠默認為“2"）
1=單路強啟信號（X1 端子排的 6#、7#并成一個點）
2=雙路強啟信號（X1端了排的 6#為 1#泵強制啟動、7#為 2#泵強制啟動,啟動是根據信號的優先處理）
Group P2 組：電流設置
30、 參數 P43 （巡檢周期）
該參數定義：巡檢的周期時間。（岀廠默認為“168”）
設置范圍；1 - 720
31、 參數 P44 （巡檢時間）
該參數定義；巡檢過程中水泵運行時間.（岀廠默認為“5” ）
可設置范圍:OFF?3?120單位為:秒
選擇 OFF為關閉巡檢啟它水泵只巡第一臺水泵的功能。
32、 參數 P45 （間隔時間）
該參數定義：巡檢過程中間隔的時間。（出廠默認選擇為“5” ）
可設置范圍：1?120單位為：秒

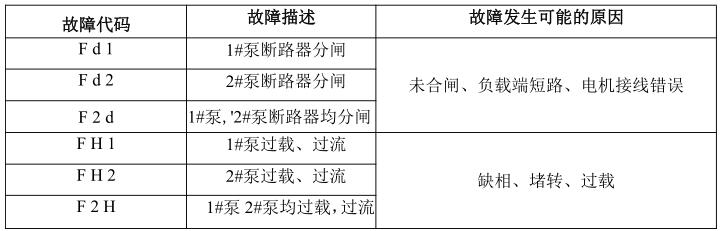

故障代碼對照表

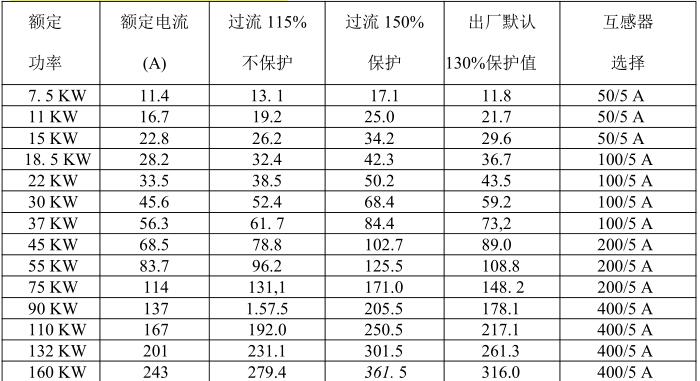

沈陽消防研究所檢測員載電流對照表
17，參數 P21 （水泵功率）
該參數定義：水泵的功率，此參數只做水泵功率的顯示、默認為“30”
可設置范圍：73、11、15、250、280、18.5、22、30、37、45、55、75、315 單位為：kW
18、參數 P22 （額定電流）
額定電流=kW ÷ 0.38 ÷1.73 ÷ 1.0 （此公式適合電阻式負載）
額定電流=kW ÷0.38 ÷1.73 ÷ 0.8 （此公式適合電感式負載）
該參數定義：水泵的額定電流（出廠默認為“45”)
可設置范圍：10—700, 單位為: A
19、參數 P23 （互感器電流比）
該參數定義：電流互感器規格，應和外部電流互感器一致（出廠默認為“100” ）
可設置范圍:30、50、75、100、150、200、250、300、400、500、600、800 單位為：/5A
電流互感器應選擇精確度較高的型號，建議選用 BHO.66型 0.2 級
20、參數 P24 （電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正（岀廠默認為“50” ）
可設置范圍：0?100,單位為：A
效正方法: 是差多少補多少！
21、參數 P25 （過流保護值）
該參數定義：水泵過載過流的保護設置值（出廠默認為“130” ）
可設置范圍:OFF?120?200,單位為:%
設置 OFF代表關閉過流保護功能，系統只報警不保護不切換! 當設置了保護值系統是根據額定電流的值來計算保護值，公式：P22值* P25 值=保護動作值
22、參數 P26 （過流保護時間）
該參數定義：當運行電流大于 P24的值，進入延時保護（出廠默認為“5”
可設置范圍:1-120,單位為：s
Group P3 組：電壓設置
23、參數 P31 （電壓偏差效正）
該參數定義：電源電壓顯示誤差效正.（出廠默認為“100”
可設置范圍:0?200,單位為：V
效正方法：是差多少補多少!
24、 參數 P32 （過壓保護值）
該參數定義：電源過電壓保護.（出廠默認為“OFF”）
可設置范圍:420?460?OFF選擇 OFF 為關閉過電床保護功能。單位為：V
25、 參數 P33 （過壓保護延時）
該參數定義：電源過電壓保護時間’（出廠默認為“3”）
可設置范圍：1?30 單位為:秒
26、 參數 P34 （欠壓保護值）
該參數定義：電源欠電壓保護.（出廠默認為"OFF” ）
可設置范市 1：OFF?260?360 選擇 OFF為關閉欠電壓保護功能。單位：V
27、 參數 P35 （欠壓保護延時）
該參數定義：電源欠電壓保護時間，（出廠默認選擇為“5”）
可設置范圍：1?30版位為:秒
Group P4 組：巡檢設置
28、參數 P41 （巡檢選擇）
該參數定義：是否開啟或關閉巡檢功能，（出廠默認為） 可設置范圍：0 =關閉 1 =開啟
29、參數 P42 （周期時間單位）
該參數定義；巡檢周期的單位計算時間。（岀廠默認為“1”） 可設置范圍：1 =按小時計算 2 =按分鐘計算
